Jak podłączyć lampę sufitową bezpiecznie i krok po kroku?

Podłączenie lampy sufitowej wygląda na prostą czynność, ale bezpieczeństwo zależy od prawidłowego rozpoznania przewodów, odłączenia zasilania i jakości połączeń. W nowej, opisanej instalacji można wykonać taki montaż samodzielnie, o ile praca odbywa się bez napięcia i nie wymaga zmian w obwodzie.

W starej lub nieznanej instalacji same kolory kabli nie są wystarczającym dowodem. Najpierw trzeba ustalić funkcję przewodów, a dopiero później wybrać schemat podłączenia lampy. Jeśli nie da się tego zrobić jednoznacznie, bezpieczniejszym rozwiązaniem jest przerwanie pracy i wezwanie elektryka.

Bezpieczeństwo na pierwszym miejscu – przed przystąpieniem do pracy

Zanim zdejmiesz starą oprawę albo dotkniesz przewodów, wyłącz zasilanie odpowiednim wyłącznikiem nadprądowym w rozdzielnicy. Samo zgaszenie światła na włączniku nie wystarcza. Włącznik może rozłączać przewód fazowy, ale nie daje pewności, że wszystkie przewody przy suficie są bez napięcia. W niektórych instalacjach przełącznik może również znajdować się w przewodzie neutralnym, co jest nieprawidłowe, lecz spotykane w starszych obwodach.

Po wyłączeniu zabezpieczenia sprawdź, czy zgasły inne odbiorniki zasilane z tego samego obwodu. Następnie zweryfikuj brak napięcia przy suficie za pomocą dwubiegunowego próbnika napięcia albo odpowiednio użytego miernika. Wskaźnik wkrętakowy może pomóc w orientacyjnym wykryciu fazy, ale nie powinien być jedynym narzędziem do potwierdzania stanu beznapięciowego. Brak świecenia takiego próbnika nie zawsze oznacza bezpieczną instalację.

Pomiar wykonuj przed rozpoczęciem pracy, a nie dopiero wtedy, gdy przewody są już odłączone. Jeżeli nie masz pewności, jak prawidłowo użyć miernika, nie wykonuj pomiarów na czynnej instalacji metodą prób i błędów. W takiej sytuacji elektryk może szybko ustalić funkcję przewodów bez ryzyka przypadkowego zwarcia lub porażenia.

Przygotuj stabilne podłoże do pracy na wysokości. Drabina powinna stać na równej powierzchni, a narzędzia nie mogą spadać na osoby znajdujące się poniżej. Nie pracuj samodzielnie, jeśli oprawa jest ciężka i wymaga jednoczesnego podtrzymywania oraz podłączania przewodów.

Narzędzia i materiały, które będą potrzebne

Do prostego montażu potrzebujesz przede wszystkim właściwego przyrządu do weryfikacji napięcia, śrubokrętów, złączek oraz narzędzi do mocowania oprawy. Przyda się także taśma izolacyjna, ale nie traktuj jej jako zamiennika prawidłowej złączki. Owijanie luźnych przewodów samą taśmą nie zapewnia tak stabilnego i serwisowalnego połączenia jak element przeznaczony do łączenia żył.

Najwygodniejsze są złączki sprężynowe, na przykład typu Wago, pod warunkiem że ich model jest przeznaczony do rodzaju i przekroju używanego przewodu oraz montażu w danym miejscu. Kostka śrubowa również może być dobrym rozwiązaniem. Jej zacisk trzeba jednak dokręcić pewnie, bez zgniatania żyły i bez pozostawienia luźnych drucików poza obudową.

Przed zakupem lub montażem sprawdź instrukcję lampy. Niektóre oprawy mają własną kostkę, przewody zakończone tulejkami albo zasilacz LED umieszczony w obudowie. Nie wymieniaj elementów na przypadkowe i nie usuwaj fabrycznych zabezpieczeń tylko po to, aby zmieścić przewody w podsufitce.

Alfabet elektryka – kolory przewodów i ich znaczenie

W typowej instalacji spotkasz trzy funkcje przewodów: L oznacza przewód fazowy, N neutralny, a PE ochronny. Przewód fazowy dostarcza napięcie do lampy przez włącznik, neutralny zamyka obwód, a ochronny służy do ochrony przeciwporażeniowej metalowej obudowy urządzenia.

Kolorystyka kabli elektrycznych jest ważną wskazówką, ale nie zastępuje identyfikacji funkcji. W starej instalacji przewody mogą mieć inne barwy, być wyblakłe albo zostać wcześniej podłączone niezgodnie z zasadami. Nie zakładaj więc, że niebieski przewód zawsze jest neutralny, a żółto-zielony został użyty prawidłowo.

Jeśli kolory są nietypowe, przewody zostały opisane markerem albo z sufitu wychodzi więcej żył, potrzebna jest diagnostyka przy użyciu odpowiedniego przyrządu. Pomiary napięcia wykonuje się wyłącznie zgodnie z zasadami bezpieczeństwa. Dla osoby bez doświadczenia nie jest dobrym rozwiązaniem dotykanie kolejnych żył próbnikiem „na wyczucie”.

W lampach wielopunktowych możesz zobaczyć oznaczenia L1 i L2. Oznaczają one dwie grupy zasilania, na przykład osobno dla części żarówek. Nie są to dwa przewody neutralne. Neutralny pozostaje oznaczony jako N, a ochronny jako PE. Jeżeli instrukcja oprawy nie wyjaśnia sposobu połączenia, nie należy tworzyć mostków na podstawie samego wyglądu zacisków.

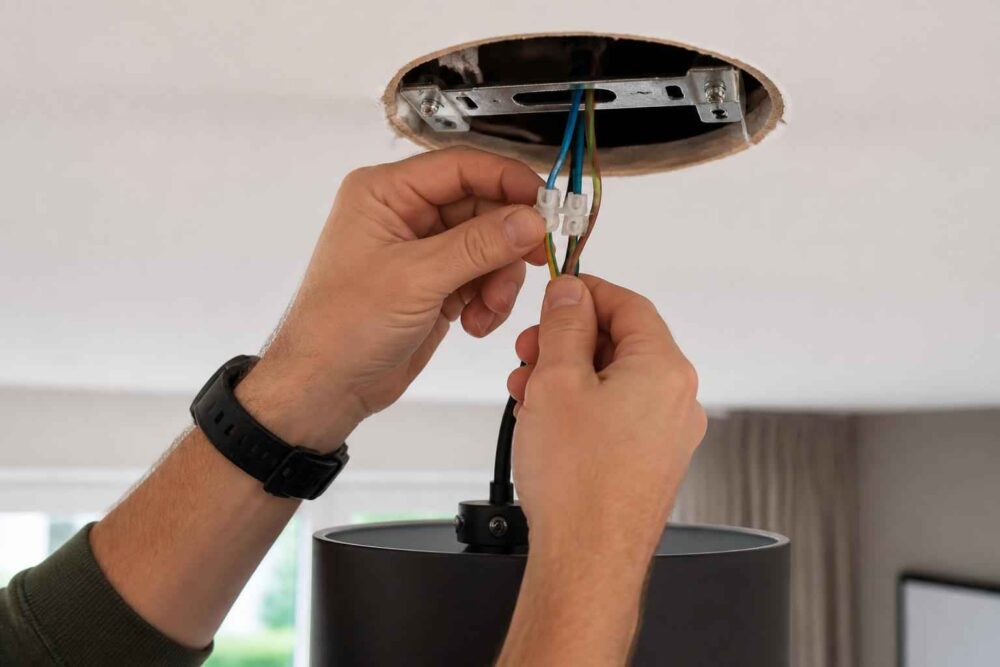

Podstawowy scenariusz – lampa z 3 przewodami i instalacja 3-przewodowa

Najbardziej typowy układ obejmuje przewód fazowy, neutralny i ochronny zarówno po stronie sufitu, jak i lampy. Ten scenariusz dotyczy jednak wyłącznie sytuacji, w której funkcje przewodów zostały potwierdzone, a instrukcja oprawy przewiduje takie połączenie.

1. Odłącz i sprawdź zasilanie. Wyłącz właściwe zabezpieczenie, zabezpiecz je przed przypadkowym włączeniem i potwierdź brak napięcia przy suficie odpowiednim przyrządem.
2. Przygotuj przewody. Usuń uszkodzoną izolację, odizoluj tylko odcinek wymagany przez zacisk i nie zostawiaj odsłoniętej żyły poza kostką. Zbyt krótki przewód utrudni serwis, a zbyt długi może dotknąć sąsiedniego zacisku.
3. Połącz N z N. Przewód neutralny z sufitu podłącz do zacisku N lampy. Połączenie powinno obejmować całą żyłę, bez luźnych drucików.
4. Połącz L z L. Przewód fazowy, zwykle wracający z włącznika, podłącz do zacisku L oprawy. Nie łącz go z PE ani z zaciskiem neutralnym.
5. Podłącz PE. Żyłę ochronną z sufitu podłącz do zacisku uziemienia lampy. W metalowej oprawie ten etap ma znaczenie dla ochrony przy uszkodzeniu izolacji.
6. Sprawdź mechanicznie połączenia. Delikatnie pociągnij za każdą żyłę. Nie powinna wysuwać się ze złączki. W kostce śrubowej dokręć zacisk stabilnie, ale bez nadmiernej siły.

Po wykonaniu połączeń zamontuj uchwyt lampy. Jeśli trzeba wiercić nowe otwory, wcześniej sprawdź, czy w wybranym miejscu nie przebiegają przewody lub inne instalacje. Przewody elektryczne powinny mieć łagodny promień gięcia i nie mogą być przyciśnięte ostrą krawędzią obudowy.

Na końcu przykręć oprawę do uchwytu, ale nie wykorzystuj przewodów jako elementu podtrzymującego. Lampa powinna wisieć na odpowiednich kołkach, wkrętach lub fabrycznym systemie mocowania. Dopiero po zamknięciu obudowy i odsunięciu osób od miejsca pracy można włączyć zasilanie oraz sprawdzić działanie.

Co zrobić, gdy liczba przewodów nie pasuje? – Rozwiązanie typowych problemów

Liczba żył nie mówi jeszcze, jak je połączyć. Trzy przewody w suficie mogą oznaczać standardowe L, N i PE, ale mogą też obejmować dwie fazy sterowane osobnymi klawiszami. Cztery przewody w lampie mogą służyć do podziału żarówek na dwie sekcje. Dlatego nie stosuj zasady „kolor do koloru” ani nie mostkuj przewodów tylko po to, aby lampa zadziałała.

Dwa przewody w suficie i trzy w lampie. Najczęściej oznacza to, że instalacja nie ma wyprowadzonego przewodu ochronnego albo oprawa wymaga PE, którego brakuje. Jeżeli lampa jest urządzeniem wykonanym w II klasie ochronności i producent przewidział podłączenie wyłącznie L oraz N, przewód ochronny z oprawy nie jest używany. Nie wolno jednak samodzielnie łączyć go z neutralnym ani z przypadkową częścią metalową.

Jeżeli lampa ma metalową obudowę i zacisk PE, a z sufitu wychodzą tylko dwa przewody, nie traktuj tego jako drobnej niedogodności. Konieczna jest ocena klasy ochronności oprawy i instalacji przez elektryka. Samo zaizolowanie przewodu ochronnego nie rozwiązuje problemu braku ochrony przeciwporażeniowej.

Trzy przewody w suficie i cztery w lampie. Taki układ często występuje w żyrandolu z dwiema sekcjami świecenia. Po stronie oprawy możesz znaleźć N, PE oraz dwa przewody fazowe L1 i L2. Jeśli zasilanie z sufitu zapewnia tylko jedną fazę sterowaną jednym klawiszem, obie sekcje mogą wymagać zasilenia z tego samego L, ale sposób wykonania mostka musi wynikać ze schematu producenta.

Jeżeli instrukcja dopuszcza wspólne zasilanie L1 i L2, mostek wykonuje się po stronie lampy, na przeznaczonych do tego zaciskach. Nie wolno łączyć ze sobą przewodów wychodzących z sufitu, ponieważ mogą to być niezależne fazy sterowane różnymi obwodami. Ich zwarcie może wyzwolić zabezpieczenie, uszkodzić instalację lub stworzyć niebezpieczne napięcia między obwodami.

Cztery przewody w suficie i prosta lampa. W suficie mogą znajdować się neutralny, ochronny oraz dwie fazy powrotne z podwójnego włącznika. Prosta lampa na jedną strefę wykorzysta tylko jeden przewód fazowy, ale najpierw trzeba ustalić, który z nich jest właściwie sterowany. Nieużywana żyła powinna zostać zakończona osobno w odpowiedniej złączce. Nie należy zostawiać jej z odsłoniętą końcówką ani łączyć z wykorzystaną fazą bez potwierdzenia schematu.

Więcej przewodów niż wynika z instrukcji. Dodatkowe żyły mogą służyć do zasilania wentylatora, drugiej oprawy, sterowania schodowego albo wcześniejszej przeróbki. Nie odcinaj ich i nie chowaj luźno pod podsufitką. Oznaczony, niezależnie zakończony przewód ułatwia późniejszą diagnostykę, natomiast przypadkowy mostek może spowodować, że wyłącznik będzie rozłączał nie tę żyłę, którą powinien.

Jeśli nie wiesz, czy przewód jest fazą stałą, fazą po włączniku, neutralnym czy ochronnym, zakończ pracę na etapie oględzin. Szczególnie dotyczy to starych instalacji bez przewodu PE, przewodów o nietypowych kolorach, śladów przegrzania i sytuacji, w której wcześniej ktoś wykonywał samodzielne przeróbki.

Lampa nie działa? – Prosta diagnostyka po montażu

Po podłączeniu nie włączaj i nie wyłączaj wielokrotnie zabezpieczenia, jeśli słychać trzask, czuć zapach spalenizny albo widać iskrzenie. Odłącz zasilanie i potraktuj to jako sygnał do wezwania fachowca. Jeżeli nie ma takich objawów, diagnostykę wykonuj logicznie, zaczynając od najprostszych przyczyn.

• Sprawdź zasilanie. Upewnij się, że właściwy wyłącznik nadprądowy jest włączony, a włącznik ścienny steruje tym punktem świetlnym.
• Sprawdź połączenia. Po odłączeniu napięcia skontroluj zaciski L i N oraz to, czy żadna żyła nie wysunęła się z kostki.
• Sprawdź źródło światła. Wymień żarówkę LED na sprawną albo sprawdź ją w innym, kompatybilnym miejscu. Zwróć uwagę na maksymalną moc i typ trzonka.
• Sprawdź zasilacz lub sterownik. W plafonach LED awaria może dotyczyć zasilacza albo modułu LED, a nie samego podłączenia przewodów.

Jeżeli świeci tylko część żarówek, sprawdź przede wszystkim połączenia L1 i L2 oraz ustawienie włącznika. Możliwe, że jedna grupa jest zasilana z innego klawisza albo przewód sekcji nie został prawidłowo podłączony. Nie mostkuj zacisków, jeśli instrukcja oprawy tego nie przewiduje.

Miganie lub ciche brzęczenie może wskazywać na luźny zacisk, niekompatybilny ściemniacz, problem z zasilaczem LED albo niewłaściwy typ żarówki. Ściemniacz przeznaczony do tradycyjnych źródeł światła nie musi poprawnie współpracować z każdą żarówką LED. Jeśli oprawa działa tylko przy określonym ustawieniu regulatora, sprawdź kompatybilność urządzeń zamiast zwiększać docisk przewodów.

Gdy problem pojawia się po rozgrzaniu lampy, oprawa wyłącza się samoczynnie lub zaciski są ciepłe, przerwij użytkowanie. Nadmierne nagrzewanie może wynikać z luźnego połączenia albo przeciążenia i wymaga oceny instalacji.

Montaż lampy – kwestie mechaniczne i końcowe sprawdzenie

Poprawne podłączenie elektryczne nie wystarczy, jeśli lampa jest źle zamocowana. Uchwyt powinien być przykręcony do podłoża odpowiednimi elementami, a ciężar oprawy nie może obciążać kostki ani przewodów. Przy ciężkich lampach sprawdź, czy sposób mocowania odpowiada rodzajowi sufitu: beton, płyta gipsowo-kartonowa i pustak wymagają innych rozwiązań.

Przewody ułóż tak, aby nie były zgniecione przez podsufitkę. Złączki powinny pozostać stabilne i mieć miejsce przewidziane przez konstrukcję oprawy. Nie upychaj ich na siłę przy ostrych krawędziach ani w pobliżu elementów, które silnie się nagrzewają.

Przed włączeniem zasilania sprawdź jeszcze raz, czy obudowa jest zamknięta, żarówki zamontowane, a narzędzia odsunięte. Po uruchomieniu przetestuj wszystkie klawisze włącznika, każdą grupę żarówek i stabilność oprawy. Lampa nie powinna mrugać, brzęczeć ani nagrzewać przewodów.

Jeśli przewody mają nietypowe kolory, liczba żył nie pasuje do schematu, brakuje PE przy oprawie wymagającej uziemienia albo instalacja była wcześniej przerabiana, nie szukaj „ratunkowego” mostkowania. W takich warunkach bezpieczniej jest pozostawić instalację wyłączoną i zlecić identyfikację elektrykowi.

Najkrócej: odłącz zasilanie, potwierdź brak napięcia, rozpoznaj funkcję przewodów, zastosuj schemat producenta i dopiero wtedy zamocuj lampę. Samodzielny montaż ma sens przy jasnym, beznapięciowym układzie. Gdy brakuje danych, fachowa diagnostyka jest bezpieczniejsza niż lampa, która wprawdzie świeci, ale ma wadliwe lub nietrwałe połączenie.
